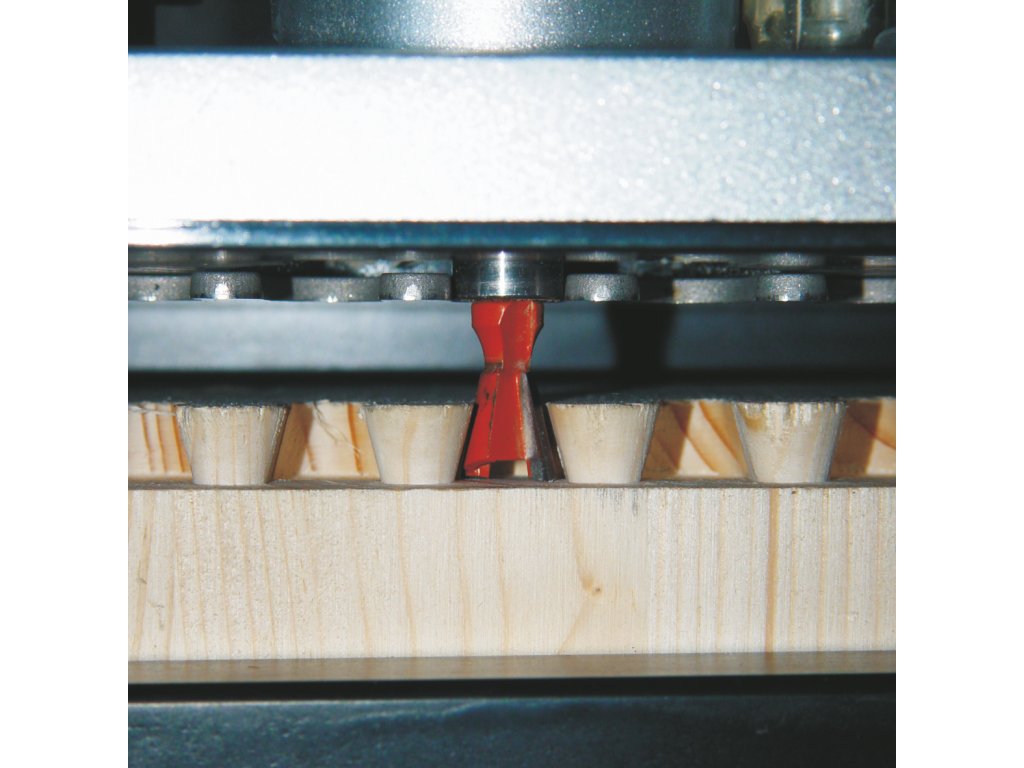

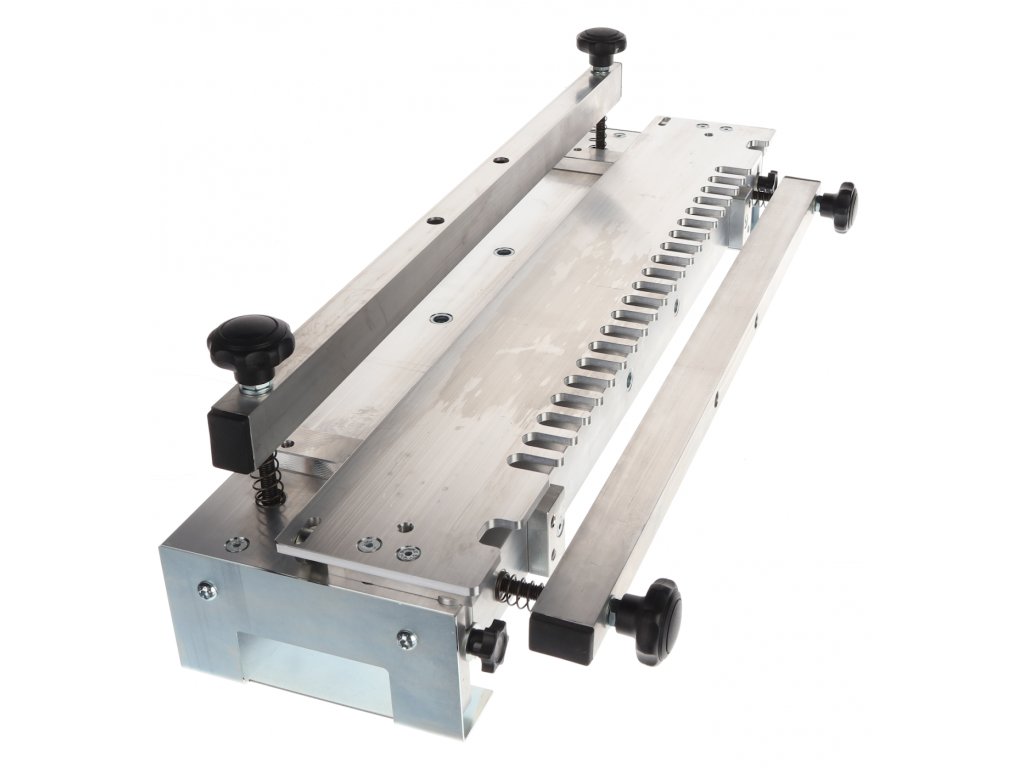

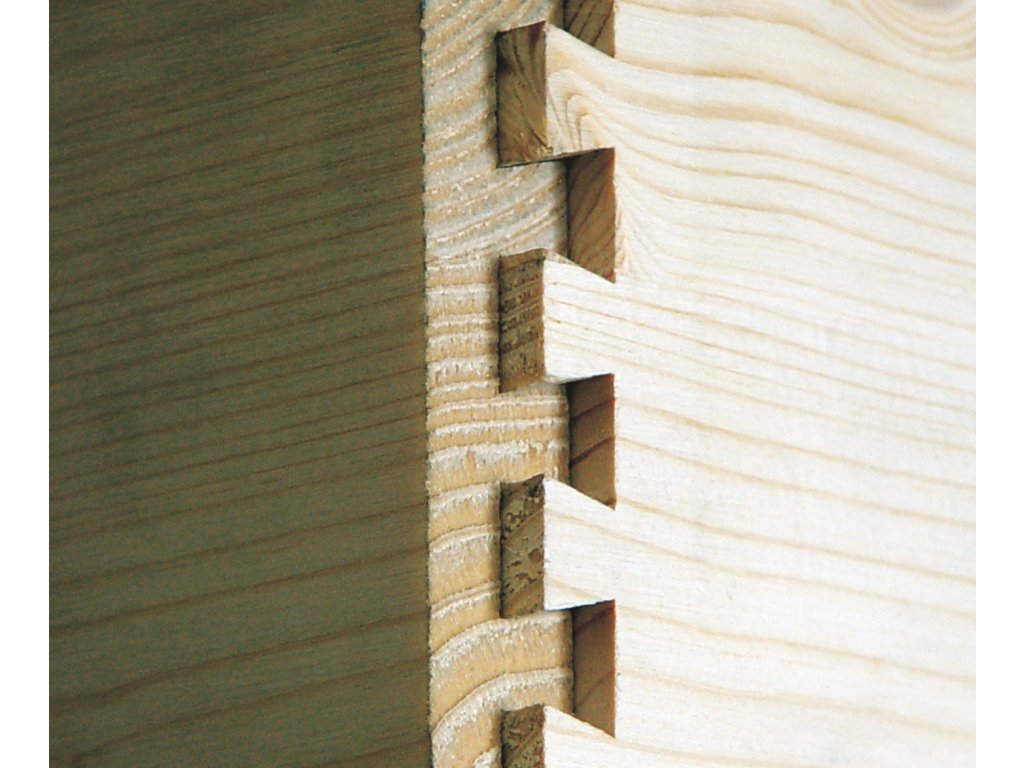

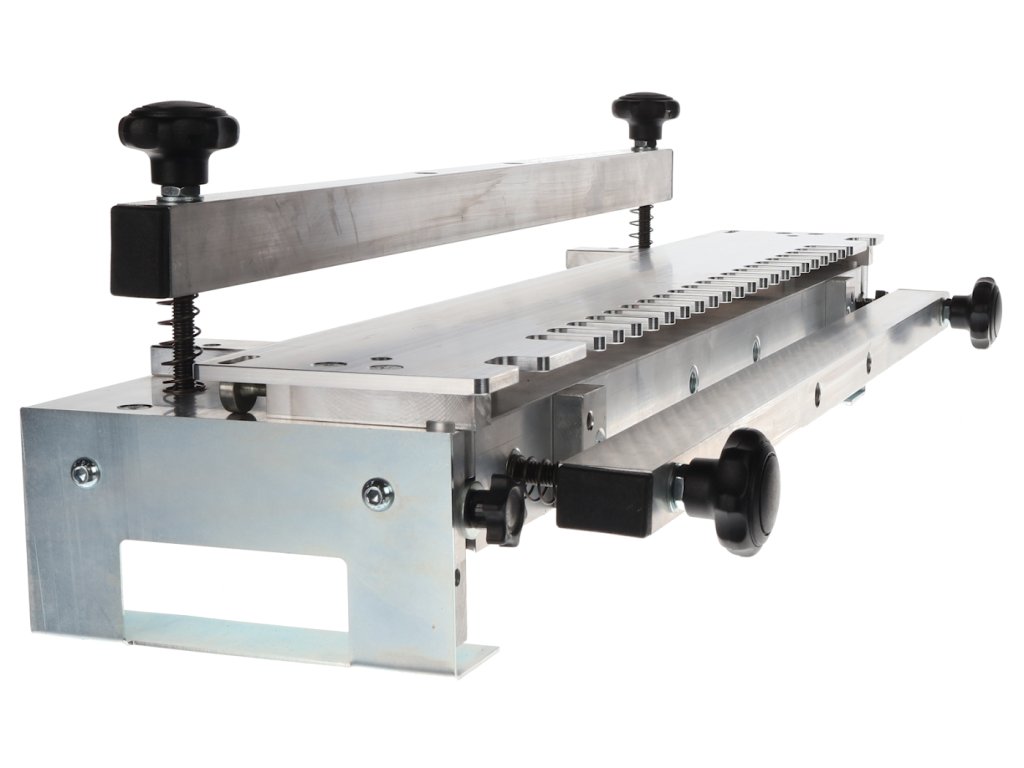

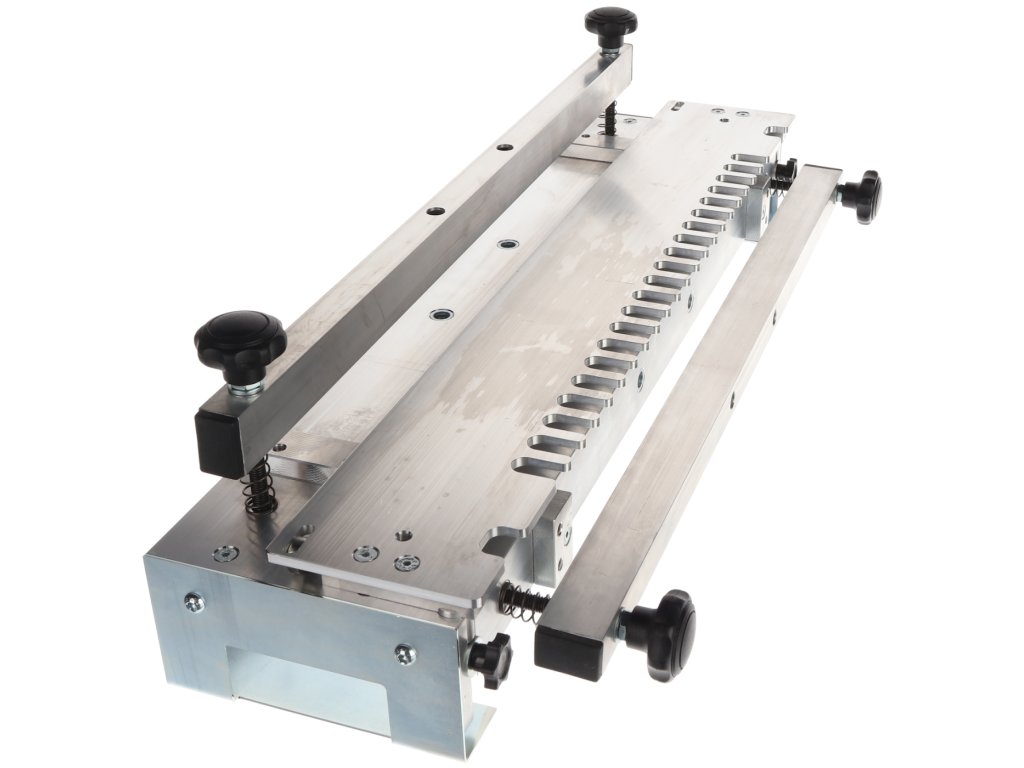

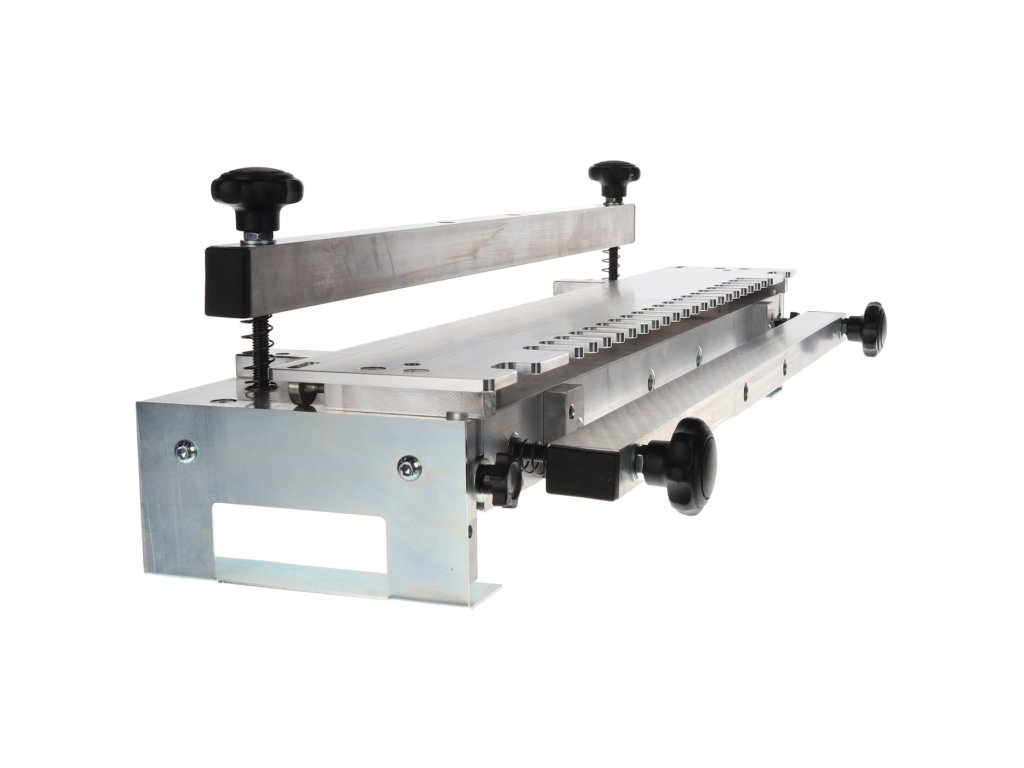

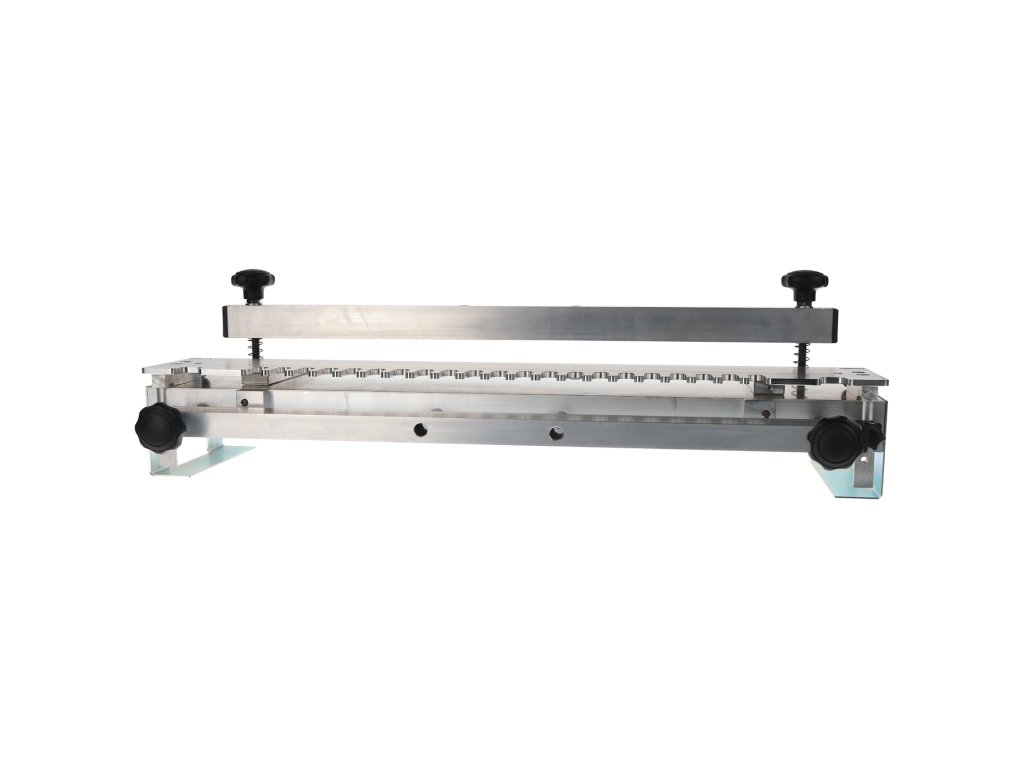

Vorrichtung zum Fräsen von Zinkenverbindungen bis zur Breite 400 mm. Schablonenraster 20 mm – zum Fräsen von herkömmlichen Breiten der Plattenverbindungen – also der Vielfachen von 10 oder 20 mm. (Wenn der Raster z.B. für einen Schritt von 21,3 mm konstruiert wäre, müssten dann optimal die nicht standardmäßigen Breiten z.B. 21,3; 42,6; 63,9; 85,2; 106,5; 127,8; 149,1 verbunden werden.) Der Raster wurde für den Schwalbenschwanzfräser-Ø 12,7 mm berechnet. Für die Werkzeugführung wird ein spezieller Kopierring mit Ø 12,7 mm verwendet, oder kann man auch ohne den Kopierring mit einem Werkzeug mit Führungslager-Ø 1/2" fräsen.

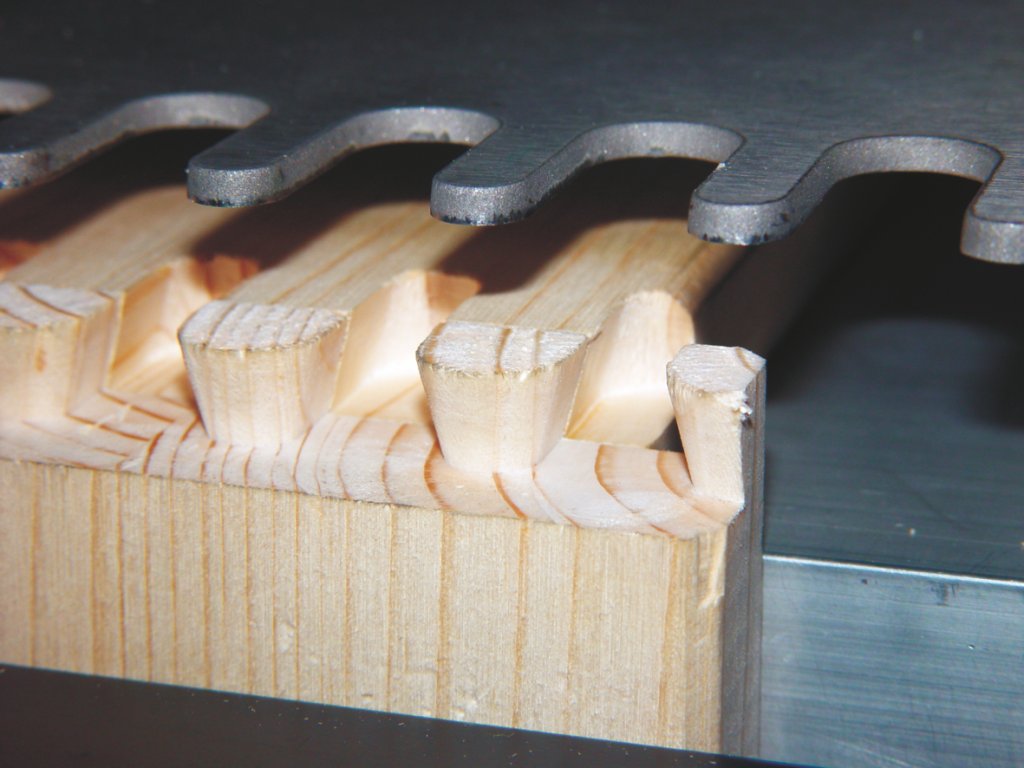

Beide Verbindungsteile werden gleichzeitig gefräst – in einem Eingriff. Für bis zu 30 mm starke Platten. Empfohlenes Zubehör: Kopierring Ø 12,7 mm (Code k127) Schwalbenschwanzfräser Ø 12,7 mm (Code 051273)
